REDUCEREA TIMPULUI DE CICLU LA FILETAREA CU SPEEDSYNCHO

EMUGE FRANKEN a dezvoltat un nou tip de dispozitiv de filetare cu multiplicator tip SpeedsynchroâModular.

In cazul filetarii cu tarozi de dimensiuni mici M1-M8, masina CNC nu este capabila sa atinga turatia programata datorita limitelor echipamentului numeric. Astfel, tarodul nu lucreaza la viteza de aschiere optima, ceea ce afecteaza negativ durabilitatea tarodului si timpul de ciclu.

Dispozitivul de filetare cu multiplicator Speedsynchroâ Modular include un angrenaj de multiplicare a turatiei de la axul masinii la scula de filetat de 4.41  ori.

Astfel, se asigura o viteza de aschiere mai mare a tarodului reducandu-se timpul ciclului de filetare cu pana la 50%.

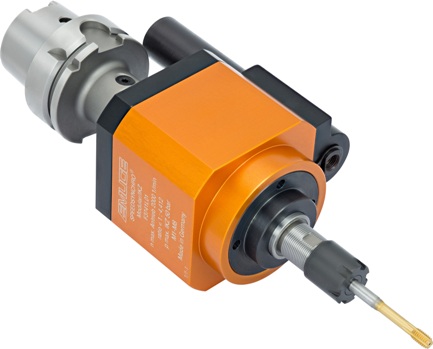

Imagine 1: Dispozitivul de filetare cu multiplicator Speedsynchro® Modular

In acelasi timp axul masinii CNC lucreaza la o turatie mai joasa reducand consumul de energie cu pana la 91%.

Aditional, dispozitivul de filetare Speedsynchroâ Modular este echipat cu mecanismul de compensare minimala Softsynchroâ, care reduce substantial fortele axiale din tarod. Se obtine astfel o crestere de durabilitate a tarodului si o imbunatatire a calitatii filetului.

Programarea ciclului de filetare cu Speedsynchroâ este simpla, identica cu filetarea fara dispozitiv,  singura diferenta fiind ca la o rotatie a axului masinii se programeaza pasul tarodului multiplicat de 4.412  ori.

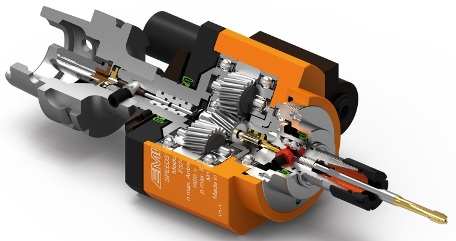

Imagine 2: Constructia dispozitivului de filetare cu
multiplicator Speedsynchro® Modular

Dispozitivul de filetare Speedsynchroâ Modular este disponibil in doua versiuni:

– pentru utilizare in conditii de ungere cu emulsie (IKZ),

– pentru utilizare in conditii de ungere minima (MQL).

Contructia modulara permite adaptarea rapida intre ungerea minimala (MQL) cu un canal sau doua canale prin schimbarea tubului de conexiune cu axul masinii. De asemenea, permite adaptarea rapida pentru utilizarea tarozilor cu con exterior sau interior la capatul cozii, prin schimbarea suruburilor de reglare a lungimii.

  • Caracteristici Speedsynchroâ Modular:
  • Gama de filete: M1-M8;
  • Prindere tarod: ER16;
  • Raportul de multiplicare: 1:4.412;
  • Turatie maxima intrare: 2000 rot/min;
  • Turatie maxima tarod: 8824 rot/min;
  • Presiunea maxima lichid racire: 50 bari;
  • Ungere minima: 1 sau 2 canale.

Utilizand in special la productia de serie, investitia in SpeedsynchroâModular se amortizeaza foarte rapid. In functie de aplicatie amortizarea se obtine deja de la 250.000 filete.


Imaginea 3: Reducerea timpului, a consumului de energie si a fortei axiale utilizand
Speedsynchro® Modular in cazul filetarii M6.
